netty 实战 – netty client 连接池设计

编程技术 你是第342个围观者 0条评论 供稿者: 标签:

概述

最近有很多网友在咨询netty client中,netty的channel连接池应该如何设计。这是个稍微有些复杂的主题,牵扯到蛮多技术点,要想在网上找到相关的又相对完整的参考文章,确实不太容易。

在本篇文章中,会给出其中一种解决方案,并且附带完整的可运行的代码。如果网友有更好的方案,可以回复本文,我们一起讨论讨论,一起开阔思路和眼界。

阅读本文之前需要具备一些基础知识

1、知道netty的一些基础知识,比如ByteBuf类的相关api;

2、知道netty的执行流程;

3、 必须阅读过我之前写的netty实战-自定义解码器处理半包消息,因为本文部分代码来自这篇文章。

现在微服务非常的热门,也有很多公司在用。微服务框架中,如果是使用thrift、grpc来作为数据序列化框架的话,通常都会生成一个SDK给客户端用户使用。客户端只要使用这个SDK,就可以方便的调用服务端的微服务接口。本文讨论的就是使用SDK的netty客户端,它的netty channel连接池的设计方案。至于netty http client的channel连接池设计,基于http的,是另外一个主题了,需要另外写文章来讨论的。

netty channel连接池设计

DB连接池中,当某个线程获取到一个db connection后,在读取数据或者写数据时,如果线程没有操作完,这个db connection一直被该线程独占着,直到线程执行完任务。如果netty client的channel连接池设计也是使用这种独占的方式的话,有几个问题。

1、netty中channel的writeAndFlush方法,调用完后是不用等待返回结果的,writeAndFlush一被调用,马上返回。对于这种情况,是完全没必要让线程独占一个channel的。

2、使用类似DB pool的方式,从池子里拿连接,用完后返回,这里的一进一出,需要考虑并发锁的问题。另外,如果请求量很大的时候,连接会不够用,其他线程也只能等待其他线程释放连接。

因此不太建议使用上面的方式来设计netty channel连接池,channel独占的代价太大了。可以使用Channel数组的形式, 复用netty的channel。当线程要需要Channel的时候,随机从数组选中一个Channel,如果Channel还未建立,则创建一个。如果线程选中的Channel已经建立了,则复用这个Channel。

假设channel数组的长度为4

private Channel[] channels = new Channel[4];

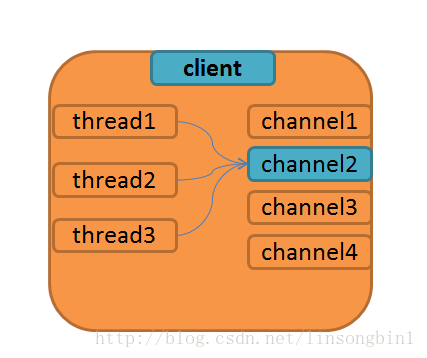

当外部系统请求client的时候,client从channels数组中随机挑选一个channel,如果该channel尚未建立,则触发建立channel的逻辑。无论有多少请求,都是复用这4个channel。假设有10个线程,那么部分线程可能会使用相同的channel来发送数据和接收数据。因为是随机选择一个channel的,多个线程命中同一个channel的机率还是很大的。如下图

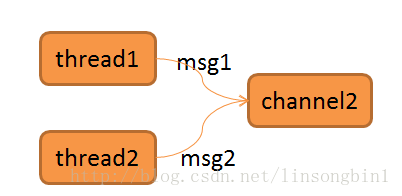

10个线程中,可能有3个线程都是使用channel2来发送数据的。这个会引入另外一个问题。thread1通过channel2发送一条消息msg1到服务端,thread2也通过channel2发送一条消息msg2到服务端,当服务端处理完数据,通过channel2返回数据给客户端的时候,如何区分哪条消息是哪个线程的呢?如果不做区分,万一thread1拿到的结果其实是thread2要的结果,怎么办?

那么如何做到让thread1和thread2拿到它们自己想要的结果呢?

之前我在netty实战-自定义解码器处理半包消息一文中提到,自定义消息的时候,通常会在消息中加入一个序列号,用来唯一标识消息的。当thread1发送消息时,往消息中插入一个唯一的消息序列号,同时为thread1建立一个callback回调程序,当服务端返回消息的时候,根据消息中的序列号从对应的callback程序获取结果。这样就可以解决上面说到的问题。

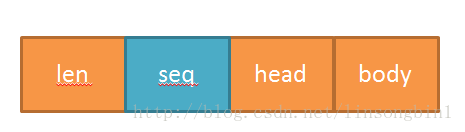

消息格式

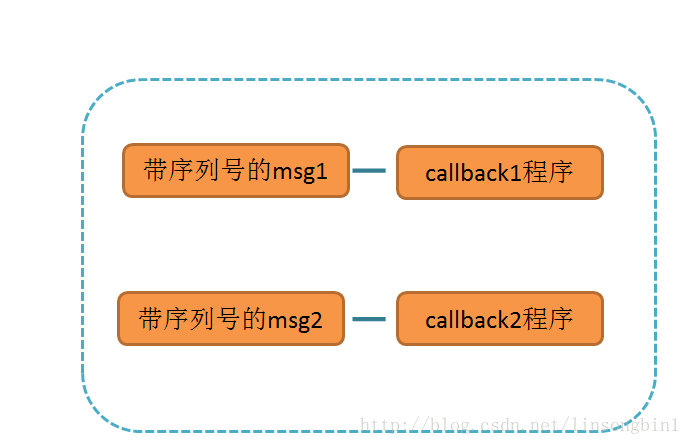

消息、消息seq以及callback对应关系

OK,下面就基于上面的设计来进行编码。

代码

先来实现netty客户端,设置10个线程并发获取channel,为了达到真正的并发,利用CountDownLatch来做开关,同时channel连接池设置4个channel。

package nettyinaction.nettyclient.channelpool.client;



import io.netty.buffer.ByteBuf;

import io.netty.buffer.UnpooledByteBufAllocator;

import io.netty.channel.Channel;

import nettyinaction.nettyclient.channelpool.ChannelUtils;

import nettyinaction.nettyclient.channelpool.IntegerFactory;



import java.util.HashMap;

import java.util.Map;

import java.util.concurrent.CountDownLatch;



public class SocketClient {

public static void main(String[] args) throws InterruptedException {

//当所有线程都准备后,开闸,让所有线程并发的去获取netty的channel

final CountDownLatch countDownLatchBegin = new CountDownLatch(1);



//当所有线程都执行完任务后,释放主线程,让主线程继续执行下去

final CountDownLatch countDownLatchEnd = new CountDownLatch(10);



//netty channel池

final NettyChannelPool nettyChannelPool = new NettyChannelPool();



final Map<String, String> resultsMap = new HashMap<>();

//使用10个线程,并发的去获取netty channel

for (int i = 0; i < 10; i++) {

new Thread(new Runnable() {

@Override

public void run() {

try {

//先让线程block住

countDownLatchBegin.await();



Channel channel = null;

try {

channel = nettyChannelPool.syncGetChannel();

} catch (InterruptedException e) {

e.printStackTrace();

}



//为每个线程建立一个callback,当消息返回的时候,在callback中获取结果

CallbackService callbackService = new CallbackService();

//给消息分配一个唯一的消息序列号

int seq = IntegerFactory.getInstance().incrementAndGet();

//利用Channel的attr方法,建立消息与callback的对应关系

ChannelUtils.putCallback2DataMap(channel,seq,callbackService);



synchronized (callbackService) {

UnpooledByteBufAllocator allocator = new UnpooledByteBufAllocator(false);

ByteBuf buffer = allocator.buffer(20);

buffer.writeInt(ChannelUtils.MESSAGE_LENGTH);



buffer.writeInt(seq);

String threadName = Thread.currentThread().getName();

buffer.writeBytes(threadName.getBytes());

buffer.writeBytes(“body”.getBytes());



//给netty 服务端发送消息,异步的,该方法会立刻返回

channel.writeAndFlush(buffer);



//等待返回结果

callbackService.wait();



//解析结果,这个result在callback中已经解析到了。

ByteBuf result = callbackService.result;

int length = result.readInt();

int seqFromServer = result.readInt();



byte[] head = new byte[8];

result.readBytes(head);

String headString = new String(head);



byte[] body = new byte[4];

result.readBytes(body);

String bodyString = new String(body);

resultsMap.put(threadName, seqFromServer + headString + bodyString);

}

} catch (Exception e) {

e.printStackTrace();

}

finally {

countDownLatchEnd.countDown();

}

}

}).start();

}



//开闸,让10个线程并发获取netty channel

countDownLatchBegin.countDown();



//等10个线程执行完后,打印最终结果

countDownLatchEnd.await();

System.out.println(“resultMap=”+resultsMap);

}



public static class CallbackService{

public volatile ByteBuf result;

public void receiveMessage(ByteBuf receiveBuf) throws Exception {

synchronized (this) {

result = receiveBuf;

this.notify();

}

}

}

}

其中IntegerFactory类用于生成消息的唯一序列号

package nettyinaction.nettyclient.channelpool;





import java.util.concurrent.atomic.AtomicInteger;



public class IntegerFactory {

private static class SingletonHolder {

private static final AtomicInteger INSTANCE = new AtomicInteger();

}



private IntegerFactory(){}



public static final AtomicInteger getInstance() {

return SingletonHolder.INSTANCE;

}

}

而ChannelUtils类则用于建立channel、消息序列号和callback程序的对应关系。

package nettyinaction.nettyclient.channelpool;



import io.netty.channel.Channel;

import io.netty.util.AttributeKey;



import java.util.Map;



public class ChannelUtils {

public static final int MESSAGE_LENGTH = 16;

public static final AttributeKey<Map<Integer, Object>> DATA_MAP_ATTRIBUTEKEY = AttributeKey.valueOf(“dataMap”);

public static <T> void putCallback2DataMap(Channel channel, int seq, T callback) {

channel.attr(DATA_MAP_ATTRIBUTEKEY).get().put(seq, callback);

}



public static <T> T removeCallback(Channel channel, int seq) {

return (T) channel.attr(DATA_MAP_ATTRIBUTEKEY).get().remove(seq);

}

}

NettyChannelPool则负责创建netty的channel。

package nettyinaction.nettyclient.channelpool.client;





import io.netty.bootstrap.Bootstrap;

import io.netty.channel.*;

import io.netty.channel.nio.NioEventLoopGroup;

import io.netty.channel.socket.SocketChannel;

import io.netty.channel.socket.nio.NioSocketChannel;

import io.netty.handler.logging.LogLevel;

import io.netty.handler.logging.LoggingHandler;

import io.netty.util.Attribute;

import nettyinaction.nettyclient.channelpool.ChannelUtils;

import nettyinaction.nettyclient.channelpool.SelfDefineEncodeHandler;



import java.util.Map;

import java.util.Random;

import java.util.concurrent.ConcurrentHashMap;



public class NettyChannelPool {

private Channel[] channels;

private Object [] locks;

private static final int MAX_CHANNEL_COUNT = 4;



public NettyChannelPool() {

this.channels = new Channel[MAX_CHANNEL_COUNT];

this.locks = new Object[MAX_CHANNEL_COUNT];

for (int i = 0; i < MAX_CHANNEL_COUNT; i++) {

this.locks[i] = new Object();

}

}



/**

* 同步获取netty channel

*/

public Channel syncGetChannel() throws InterruptedException {

//产生一个随机数,随机的从数组中获取channel

int index = new Random().nextInt(MAX_CHANNEL_COUNT);

Channel channel = channels[index];

//如果能获取到,直接返回

if (channel != null && channel.isActive()) {

return channel;

}



synchronized (locks[index]) {

channel = channels[index];

//这里必须再次做判断,当锁被释放后,之前等待的线程已经可以直接拿到结果了。

if (channel != null && channel.isActive()) {

return channel;

}



//开始跟服务端交互,获取channel

channel = connectToServer();



channels[index] = channel;

}



return channel;

}



private Channel connectToServer() throws InterruptedException {

EventLoopGroup eventLoopGroup = new NioEventLoopGroup();

Bootstrap bootstrap = new Bootstrap();

bootstrap.group(eventLoopGroup)

.channel(NioSocketChannel.class)

.option(ChannelOption.SO_KEEPALIVE, Boolean.TRUE)

.option(ChannelOption.TCP_NODELAY, Boolean.TRUE)

.handler(new LoggingHandler(LogLevel.INFO))

.handler(new ChannelInitializer<SocketChannel>() {

@Override

protected void initChannel(SocketChannel ch) throws Exception {

ChannelPipeline pipeline = ch.pipeline();

pipeline.addLast(new SelfDefineEncodeHandler());

pipeline.addLast(new SocketClientHandler());

}

});



ChannelFuture channelFuture = bootstrap.connect(“localhost”, 8899);

Channel channel = channelFuture.sync().channel();



//为刚刚创建的channel,初始化channel属性

Attribute<Map<Integer,Object>> attribute = channel.attr(ChannelUtils.DATA_MAP_ATTRIBUTEKEY);

ConcurrentHashMap<Integer, Object> dataMap = new ConcurrentHashMap<>();

attribute.set(dataMap);

return channel;

}

}

先使用构造方法,初始化channels数组,长度为4。NettyChannelPool类有两个关键的地方。

第一个是获取channel的时候必须加上锁。另外一个是当获取到channel后,利用channel的属性,创建一个Map,后面需要利用这个Map建立消息序列号和callback程序的对应关系。

//初始化channel属性

Attribute<Map<Integer,Object>> attribute = channel.attr(ChannelUtils.DATA_MAP_ATTRIBUTEKEY);

ConcurrentHashMap<Integer, Object> dataMap = new ConcurrentHashMap<>();

attribute.set(dataMap);

这个map就是我们上面看到的

Map的put的动作,就是在SocketClient类中的

ChannelUtils.putCallback2DataMap(channel,seq,callbackService);

执行的。客户端处理消息还需要两个hanlder辅助,一个是处理半包问题,一个是接收服务端的返回的消息。

SelfDefineEncodeHandler类用于处理半包消息

package nettyinaction.nettyclient.channelpool;



import io.netty.buffer.ByteBuf;

import io.netty.channel.ChannelHandlerContext;

import io.netty.handler.codec.ByteToMessageDecoder;



import java.util.List;



public class SelfDefineEncodeHandler extends ByteToMessageDecoder {

@Override

protected void decode(ChannelHandlerContext ctx, ByteBuf bufferIn, List<Object> out) throws Exception {

if (bufferIn.readableBytes() < 4) {

return;

}



int beginIndex = bufferIn.readerIndex();

int length = bufferIn.readInt();



if (bufferIn.readableBytes() < length) {

bufferIn.readerIndex(beginIndex);

return;

}



bufferIn.readerIndex(beginIndex + 4 + length);



ByteBuf otherByteBufRef = bufferIn.slice(beginIndex, 4 + length);



otherByteBufRef.retain();



out.add(otherByteBufRef);

}

}

SocketClientHandler类用于接收服务端返回的消息,并且根据消息序列号获取对应的callback程序。

package nettyinaction.nettyclient.channelpool.client;



import io.netty.buffer.ByteBuf;

import io.netty.channel.Channel;

import io.netty.channel.ChannelHandlerContext;

import io.netty.channel.ChannelInboundHandlerAdapter;

import nettyinaction.nettyclient.channelpool.ChannelUtils;



public class SocketClientHandler extends ChannelInboundHandlerAdapter {

@Override

public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {

Channel channel = ctx.channel();



ByteBuf responseBuf = (ByteBuf)msg;

responseBuf.markReaderIndex();



int length = responseBuf.readInt();

int seq = responseBuf.readInt();



responseBuf.resetReaderIndex();



//获取消息对应的callback

SocketClient.CallbackService callbackService = ChannelUtils.<SocketClient.CallbackService>removeCallback(channel, seq);

callbackService.receiveMessage(responseBuf);

}

}

到此客户端程序编写完毕。至于服务端的代码,则比较简单,这里直接贴上代码。

package nettyinaction.nettyclient.channelpool.server;



import io.netty.bootstrap.ServerBootstrap;

import io.netty.channel.ChannelFuture;

import io.netty.channel.ChannelInitializer;

import io.netty.channel.ChannelPipeline;

import io.netty.channel.EventLoopGroup;

import io.netty.channel.nio.NioEventLoopGroup;

import io.netty.channel.socket.SocketChannel;

import io.netty.channel.socket.nio.NioServerSocketChannel;

import io.netty.handler.logging.LogLevel;

import io.netty.handler.logging.LoggingHandler;

import nettyinaction.nettyclient.channelpool.SelfDefineEncodeHandler;



public class SocketServer {

public static void main(String[] args) throws InterruptedException {

EventLoopGroup parentGroup = new NioEventLoopGroup();

EventLoopGroup childGroup = new NioEventLoopGroup();



try {

ServerBootstrap serverBootstrap = new ServerBootstrap();

serverBootstrap.group(parentGroup, childGroup)

.channel(NioServerSocketChannel.class)

.handler(new LoggingHandler(LogLevel.INFO))

.childHandler(new ChannelInitializer<SocketChannel>() {

@Override

protected void initChannel(SocketChannel ch) throws Exception {

ChannelPipeline pipeline = ch.pipeline();

pipeline.addLast(new SelfDefineEncodeHandler());

pipeline.addLast(new BusinessServerHandler());

}

});



ChannelFuture channelFuture = serverBootstrap.bind(8899).sync();

channelFuture.channel().closeFuture().sync();

}

finally {

parentGroup.shutdownGracefully();

childGroup.shutdownGracefully();

}

}

}



package nettyinaction.nettyclient.channelpool.server;



import io.netty.buffer.ByteBuf;

import io.netty.buffer.UnpooledByteBufAllocator;

import io.netty.channel.Channel;

import io.netty.channel.ChannelHandlerContext;

import io.netty.channel.ChannelInboundHandlerAdapter;

import nettyinaction.nettyclient.channelpool.ChannelUtils;



public class BusinessServerHandler extends ChannelInboundHandlerAdapter {

@Override

public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {

Channel channel = ctx.channel();

ByteBuf buf = (ByteBuf)msg;

//1、读取消息长度

int length = buf.readInt();



//2、读取消息序列号

int seq = buf.readInt();



//3、读取消息头部

byte[] head = new byte[8];

buf.readBytes(head);

String headString = new String(head);



//4、读取消息体

byte[] body = new byte[4];

buf.readBytes(body);

String bodyString = new String(body);



//5、新建立一个缓存区,写入内容,返回给客户端

UnpooledByteBufAllocator allocator = new UnpooledByteBufAllocator(false);

ByteBuf responseBuf = allocator.buffer(20);

responseBuf.writeInt(ChannelUtils.MESSAGE_LENGTH);

responseBuf.writeInt(seq);

responseBuf.writeBytes(headString.getBytes());

responseBuf.writeBytes(bodyString.getBytes());



//6、将数据写回到客户端

channel.writeAndFlush(responseBuf);

}

}

运行服务端代码和客户端代码,期望的结果是

10个线程发送消息后,能从服务端获取到正确的对应的返回信息,这些信息不会发生错乱,各个线程都能拿到自己想要的结果,不会发生错读的情况。

运行后的结果如下

Thread-3=9Thread-3body,

Thread-4=8Thread-4body,

Thread-5=5Thread-5body,

Thread-6=1Thread-6body,

Thread-7=3Thread-7body,

Thread-8=10Thread-8body,

Thread-9=4Thread-9body,

Thread-0=7Thread-0body,

Thread-1=6Thread-1body,

Thread-2=2Thread-2body

通过观察结果,可以知道10个线程并发获取channel后,部分线程共享一个channel,但是10个线程能仍然能正确获取到结果。

代码细节解析

1、等待服务端的返回

由于 channel.writeAndFlush是异步的,必须有一种机制来让线程等待服务端返回结果。这里采用最原始的wait和notify方法。当writeAndFlush调用后,立刻让当前线程wait住,放置在callbackservice对象的等待列表中,当服务器端返回消息时,客户端的SocketClientHandler类中的channelRead方法会被执行,解析完数据后,从channel的attr属性中获取DATA_MAP_ATTRIBUTEKEY 这个key对应的map。并根据解析出来的seq从map中获取事先放置好的callbackservice对象,执行它的receiveMessage方法。将receiveBuf这个存放结果的缓存区对象赋值到callbackservice的result属性中。并调用callbackservice对象的notify方法,唤醒wait在callbackservice对象的线程,让其继续往下执行。

2、产生消息序列号

int seq = IntegerFactory.getInstance().incrementAndGet();

为了演示的方便,这里是产生单服务器全局唯一的序列号。如果请求量大的话,就算是AtomicInteger是CAS操作,也会产生很多的竞争。建议产生channel级别的唯一序列号,降低竞争。只要保证在一个channel内的消息的序列号是不重复的即可。

至于其他的一些代码细节,读者可以自己再细看。

一个有大大梦想但是没有支撑这梦想的技术的攻城狮,大家就当这个博客是你的技术工具箱吧,我会吧我工作中遇到的问题贴在这,大家需要的记得把我放到收藏夹哦! 百度输入“子傲代码”就可以了

—— 陈子傲

admin
你可能也喜欢Related Posts
众说纷纭Comments
大眼 可爱 大笑 坏笑 害羞 发怒 折磨 快哭了 大哭 白眼 晕 流汗 困 腼腆 惊讶 憨笑 色 得意 骷髅 囧 睡觉 眨眼 亲亲 疑问 闭嘴 难过 淡定 抗议 鄙视 猪头
小提示:直接粘贴图片到输入框试试
努力发送中...
  • 评论最多
  • 最新评论
  • 随机文章
footer logo
未经许可请勿自行使用、转载、修改、复制、发行、出售、发表或以其它方式利用本网站之内容
Copyright ©ziao design Studio All Rights Reserved.沪ICP备14052271号-3
