DIY简易非接触式电笔,隔空判断零火线

硬件技术 你是第1364个围观者 0条评论 供稿者: 标签:

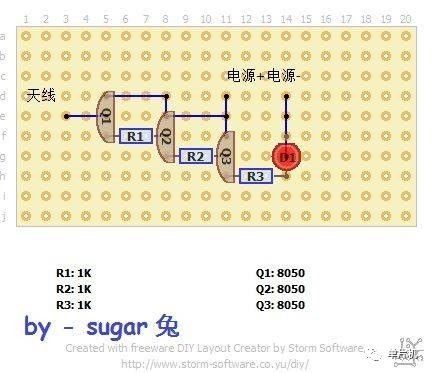

平时用的电笔非常不方便而且危险,必须接触带电的导线,但是可以用这么一个三极管放大电路方便的解决这个问题,只需靠近或触碰导线的橡胶外套就能判断是否带电(仅限于交流电)

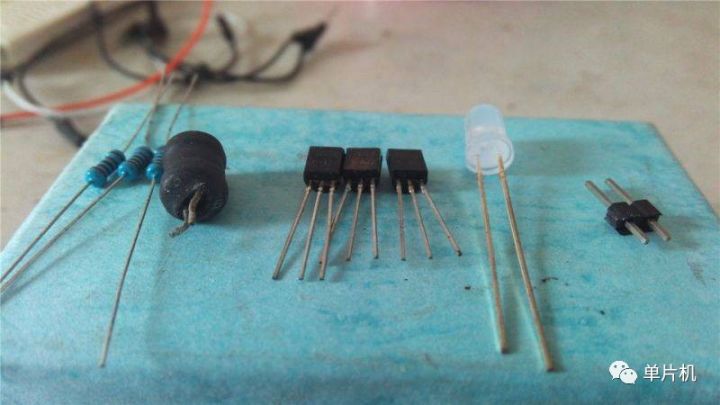

工字电感代替触点

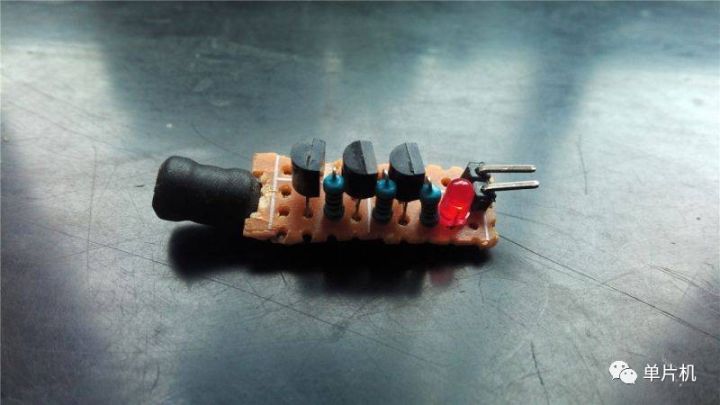

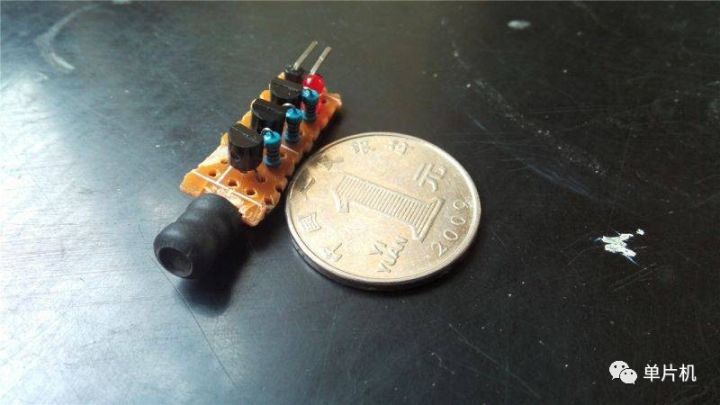

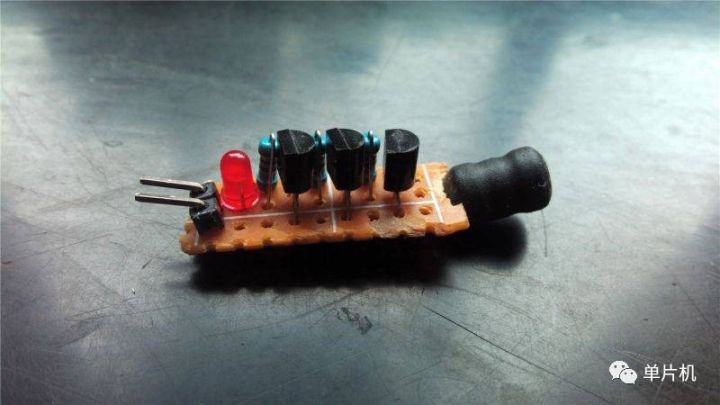

这个大小已经能塞进部分电笔的壳子中了

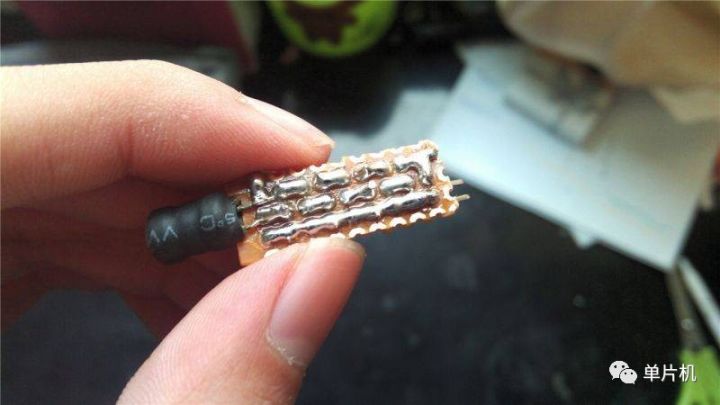

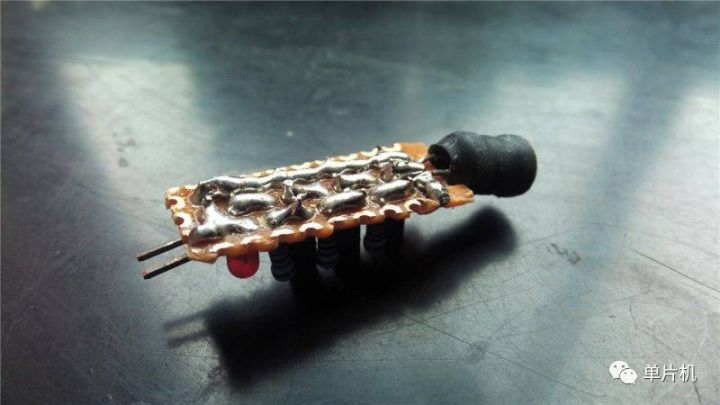

做完才发现洞洞板上居然一个焊盘也没留下再要紧凑就只能利用立体空间或者做贴片式的了

来源:http://www.geekfans.com/article-4818-1.html
