Python 源码阅读：内存管理机制（1）

Python的内存管理架构

基本分层

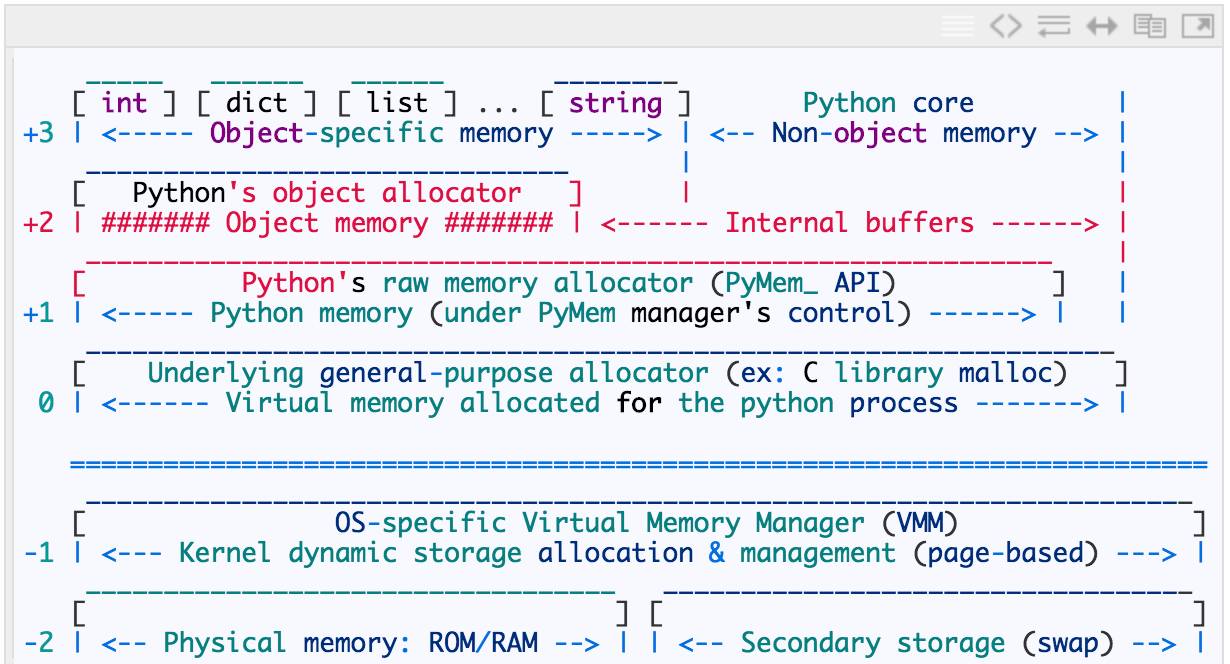

在Objects/obmalloc.c源码中, 给了一个分层划分

可以看到

layer 3: Object–specific memory(int/dict/list/string….)

         Python 实现并维护

         更高抽象层次的内存管理策略, 主要是各类特定对象的缓冲池机制. 具体见前面几篇涉及的内存分配机制



layer 2: Python‘s object allocator

Python 实现并维护

实现了创建/销毁Python对象的接口(PyObject_New/Del), 涉及对象参数/引用计数等



layer 1: Python’s raw memory allocator (PyMem_ API)

         Python 实现并维护, 包装了第0层的内存管理接口, 提供统一的raw memory管理接口

         封装的原因: 不同操作系统 C 行为不一定一致, 保证可移植性, 相同语义相同行为



layer 0: Underlying general–purpose allocator (ex: C library malloc)

         操作系统提供的内存管理接口, 由操作系统实现并管理, Python不能干涉这一层的行为

第三层layer 3前面已经介绍过了, 几乎每种常用的数据类型都伴有一套缓冲池机制.

在这里, 我们关注的是layer 2/1

简要介绍下layer 1, 然后重点关注layer 2, 这才是重点

layer 1: PyMem_ API

PyMem_ API是对操作系统内存管理接口进行的封装

查看pymem.h可以看到

// Raw memory interface

// 这里存在三个宏定义, 宏可以避免一次函数调用的开销, 提高运行效率

// 不允许非配空间大小为0的内存空间

#define PyMem_MALLOC(n)     ((size_t)(n) > (size_t)PY_SSIZE_T_MAX ? NULL

                : malloc((n) ? (n) : 1))



#define PyMem_REALLOC(p, n) ((size_t)(n) > (size_t)PY_SSIZE_T_MAX  ? NULL

                : realloc((p), (n) ? (n) : 1))

#define PyMem_FREE      free



// 这里做了三个函数的声明, 平台独立的 malloc/realloc/free

PyAPI_FUNC(void *) PyMem_Malloc(size_t);

PyAPI_FUNC(void *) PyMem_Realloc(void *, size_t);

PyAPI_FUNC(void) PyMem_Free(void *);



// ============================================================



// Type-oriented memory interface

// 这里还有三个类型相关的内存接口, 批量分配/重分配 n 个 类型为 type内存

#define PyMem_New(type, n)

  ( ((size_t)(n) > PY_SSIZE_T_MAX / sizeof(type)) ? NULL :

    ( (type *) PyMem_Malloc((n) * sizeof(type)) ) )

#define PyMem_NEW(type, n)

  ( ((size_t)(n) > PY_SSIZE_T_MAX / sizeof(type)) ? NULL :

    ( (type *) PyMem_MALLOC((n) * sizeof(type)) ) )



#define PyMem_Resize(p, type, n)

  ( (p) = ((size_t)(n) > PY_SSIZE_T_MAX / sizeof(type)) ? NULL :

    (type *) PyMem_Realloc((p), (n) * sizeof(type)) )

#define PyMem_RESIZE(p, type, n)

  ( (p) = ((size_t)(n) > PY_SSIZE_T_MAX / sizeof(type)) ? NULL :

    (type *) PyMem_REALLOC((p), (n) * sizeof(type)) )

然后object.c中, 我们关注实现, 三个实现的函数调用了对应的宏

// 使用 C 写Python扩展模块时使用函数而不是对应的宏

void *

PyMem_Malloc(size_t nbytes)

{

    return PyMem_MALLOC(nbytes);

}



void *

PyMem_Realloc(void *p, size_t nbytes)

{

    return PyMem_REALLOC(p, nbytes);

}



void

PyMem_Free(void *p)

{

    PyMem_FREE(p);

}

这些接口都相对简单

好了, 结束, 开始关注layer 2: Python’s object allocator

Python 的内存分配策略

先来看Objects/obmalloc.c中的一段注释

/*

* “Memory management is where the rubber meets the road — if we do the wrong

* thing at any level, the results will not be good. And if we don’t make the

* levels work well together, we are in serious trouble.” (1)

*

* (1) Paul R. Wilson, Mark S. Johnstone, Michael Neely, and David Boles,

*    “Dynamic Storage Allocation: A Survey and Critical Review”,

*    in Proc. 1995 Int’l. Workshop on Memory Management, September 1995.

*/

Python引入了内存池机制, 用于管理对小块内存的申请和释放

逻辑

1. 如果要分配的内存空间大于 SMALL_REQUEST_THRESHOLD bytes(512 bytes), 将直接使用layer 1的内存分配接口进行分配

2. 否则, 使用不同的block来满足分配需求

整个小块内存池可以视为一个层次结构

1. 内存池(概念上的, 标识Python对于整个小块内存分配和释放的内存管理机制)

2. arena

3. pool

4. block

block

Python内存的最小单位, 所有block长度都是8字节对齐的

注意这里block只是一个概念, 在源代码中并没有实体存在.

不同类型block, 对应不同内存大小, 这个内存大小的值被称为size class.

不同长度的block

* Request in bytes     Size of allocated block      Size class idx

* —————————————————————-

*        1–8                     8                       0

*        9–16                   16                       1

*       17–24                   24                       2

*       25–32                   32                       3

*       33–40                   40                       4

*       41–48                   48                       5

*       49–56                   56                       6

*       57–64                   64                       7

*       65–72                   72                       8

*        …                   …                     …

*      497–504                 504                      62

*      505–512                 512                      63

*

*      0, SMALL_REQUEST_THRESHOLD + 1 and up: routed to the underlying

*      allocator.

*/

例如

申请一块大小28字节的内存, 实际从内存中划到32字节的一个block (从size class index为3的pool里面划出)

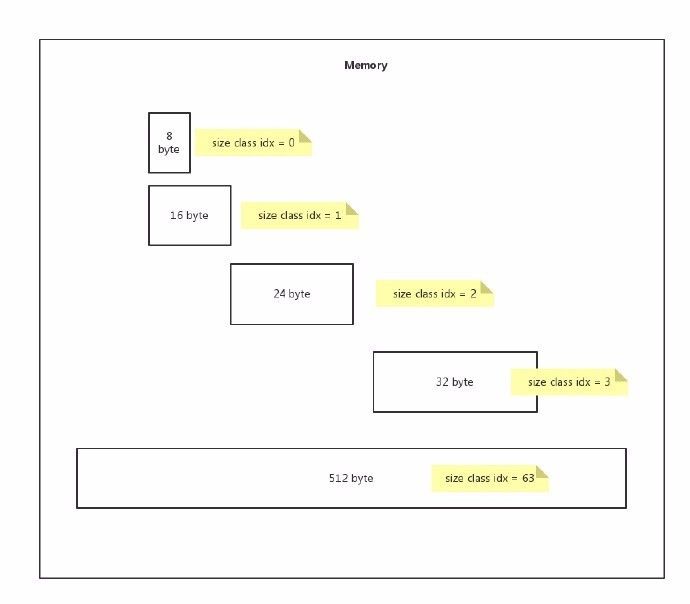

图示:

注意: 这里有个Size class idx, 这个主要为了后面pool中用到

size class和size class index之间的转换

#define ALIGNMENT               8               /* must be 2^N */

#define ALIGNMENT_SHIFT         3

#define ALIGNMENT_MASK          (ALIGNMENT – 1)



// size class index => size class

#define INDEX2SIZE(I) (((uint)(I) + 1)  size class index

size = (uint)(nbytes – 1) >> ALIGNMENT_SHIFT;



/* 即

(8 – 1) / 8 = 0

(16 – 8) / 8 = 1

*/

pool

pool管理block, 一个pool管理着一堆有固定大小的内存块

本质: pool管理着一大块内存, 它有一定的策略, 将这块大的内存划分为多个大小一致的小块内存.

pool size

在Python中, 一个pool的大小通常为一个系统内存页. 4kB

obmalloc.c



#define SYSTEM_PAGE_SIZE        (4 * 1024)

#define SYSTEM_PAGE_SIZE_MASK   (SYSTEM_PAGE_SIZE – 1)



#define POOL_SIZE               SYSTEM_PAGE_SIZE        /* must be 2^N */

#define POOL_SIZE_MASK          SYSTEM_PAGE_SIZE_MASK

pool组成

pool的4kB内存 = pool_header + block集合(N多大小一样的block)

pool_header

/* Pool for small blocks. */

struct pool_header {

    union { block *_padding;

            uint count; } ref;          /* number of allocated blocks    */

    block *freeblock;                   /* pool’s free list head         */

    struct pool_header *nextpool;       /* next pool of this size class  */

    struct pool_header *prevpool;       /* previous pool       “”        */

    uint arenaindex;                    /* index into arenas of base adr */

    uint szidx;                         /* block size class index        */ – size class index

    uint nextoffset;                    /* bytes to virgin block         */

    uint maxnextoffset;                 /* largest valid nextoffset      */

};

pool_header的作用

1. 与其他pool链接, 组成双向链表

2. 维护pool中可用的block, 单链表

3. 保存 szidx , 这个和该pool中block的大小有关系, (block size=8, szidx=0), (block size=16, szidx=1)…用于内存分配时匹配到拥有对应大小block的pool

4. arenaindex, 后面说

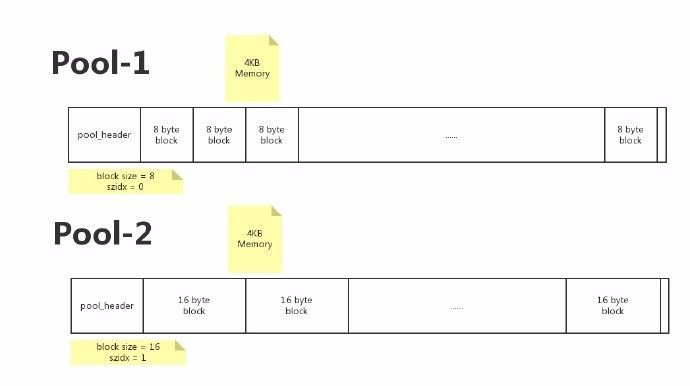

结构图:

pool初始化

从内存中初始化一个全新的空的pool

Objects/obmalloc.c的

void *

PyObject_Malloc(size_t nbytes)

{

  …



          init_pool:

            // 1. 连接到 used_pools 双向链表, 作为表头

            // 注意, 这里 usedpools[0] 保存着 block size = 8 的所有used_pools的表头

            /* Frontlink to used pools. */

            next = usedpools[size + size]; /* == prev */

            pool->nextpool = next;

            pool->prevpool = next;

            next->nextpool = pool;

            next->prevpool = pool;

            pool->ref.count = 1;



            // 如果已经初始化过了…这里看初始化, 跳过

            if (pool->szidx == size) {

                /* Luckily, this pool last contained blocks

* of the same size class, so its header

* and free list are already initialized.

*/

                bp = pool->freeblock;

                pool->freeblock = *(block **)bp;

                UNLOCK();

                return (void *)bp;

            }



            /*

* Initialize the pool header, set up the free list to

* contain just the second block, and return the first

* block.

*/

            // 开始初始化pool_header

            // 这里 size = (uint)(nbytes – 1) >> ALIGNMENT_SHIFT;  其实是Size class idx, 即szidx

            pool->szidx = size;



            // 计算获得每个block的size

            size = INDEX2SIZE(size);



            // 注意 #define POOL_OVERHEAD           ROUNDUP(sizeof(struct pool_header))

            // bp => 初始化为pool + pool_header size,  跳过pool_header的内存

            bp = (block *)pool + POOL_OVERHEAD;



            // 计算偏移量, 这里的偏移量是绝对值

            // #define POOL_SIZE               SYSTEM_PAGE_SIZE        /* must be 2^N */

            // POOL_SIZE = 4kb, POOL_OVERHEAD = pool_header size

            // 下一个偏移位置: pool_header size + 2 * size

            pool->nextoffset = POOL_OVERHEAD + (size maxnextoffset = POOL_SIZE – size;



            // freeblock指向 bp + size = pool_header size + size

            pool->freeblock = bp + size;



            // 赋值NULL

            *(block **)(pool->freeblock) = NULL;

            UNLOCK();

            return (void *)bp;

        }

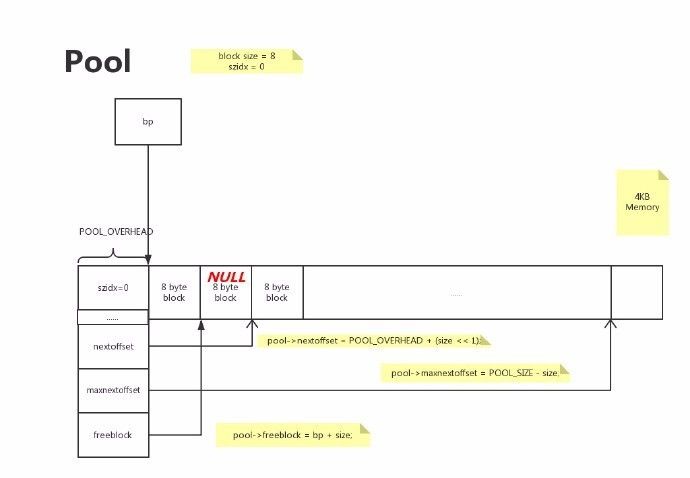

初始化后的图

pool进行block分配 – 0 总体代码

总体分配的代码如下

     if (pool != pool->nextpool) {   //

            /*

* There is a used pool for this size class.

* Pick up the head block of its free list.

*/

            ++pool->ref.count;

            bp = pool->freeblock; // 指针指向空闲block起始位置

            assert(bp != NULL);



            // 代码-1

            // 调整 pool->freeblock (假设A节点)指向链表下一个, 即bp首字节指向的下一个节点(假设B节点) , 如果此时!= NULL

            // 表示 A节点可用, 直接返回

            if ((pool->freeblock = *(block **)bp) != NULL) {

                UNLOCK();

                return (void *)bp;

            }



            // 代码-2

            /*

* Reached the end of the free list, try to extend it.

*/

            // 有足够的空间, 分配一个, pool->freeblock 指向后移

            if (pool->nextoffset maxnextoffset) {

                /* There is room for another block. */

                // 变更位置信息

                pool->freeblock = (block*)pool +

                                  pool->nextoffset;

                pool->nextoffset += INDEX2SIZE(size);



                *(block **)(pool->freeblock) = NULL; // 注意, 指向NULL

                UNLOCK();



                // 返回bp

                return (void *)bp;

            }



            // 代码-3

            /* Pool is full, unlink from used pools. */  // 满了, 需要从下一个pool获取

            next = pool->nextpool;

            pool = pool->prevpool;

            next->prevpool = pool;

            pool->nextpool = next;

            UNLOCK();

            return (void *)bp;

        }

pool进行block分配 – 1 刚开始

内存块尚未分配完, 且此时不存在回收的block, 全新进来的时候, 分配第一块block

(pool->freeblock = *(block **)bp) == NULL

所以进入的逻辑是代码-2

            bp = pool->freeblock; // 指针指向空闲block起始位置



            …..



            // 代码-2

            /*

* Reached the end of the free list, try to extend it.

*/

            // 有足够的空间, 分配一个, pool->freeblock 指向后移

            if (pool->nextoffset maxnextoffset) {

                /* There is room for another block. */

                // 变更位置信息

                pool->freeblock = (block*)pool +

                                  pool->nextoffset;

                pool->nextoffset += INDEX2SIZE(size);



                *(block **)(pool->freeblock) = NULL; // 注意, 指向NULL

                UNLOCK();



                // 返回bp

                return (void *)bp;

            }

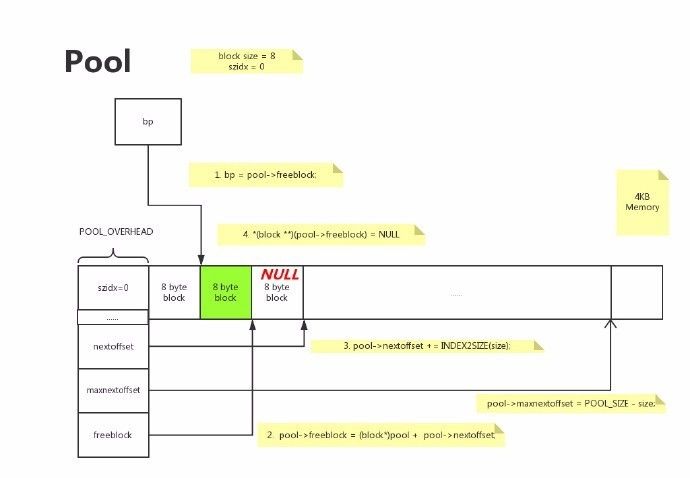

结果图示

pool进行block分配 – 2 回收了某几个block

回收涉及的代码

void

PyObject_Free(void *p)

{

    poolp pool;

    block *lastfree;

    poolp next, prev;

    uint size;



    pool = POOL_ADDR(p);

    if (Py_ADDRESS_IN_RANGE(p, pool)) {

        /* We allocated this address. */

        LOCK();

        /* Link p to the start of the pool’s freeblock list.  Since

* the pool had at least the p block outstanding, the pool

* wasn’t empty (so it’s already in a usedpools[] list, or

* was full and is in no list — it’s not in the freeblocks

* list in any case).

*/

        assert(pool->ref.count > 0);            /* else it was empty */

        // p被释放, p的第一个字节值被设置为当前freeblock的值

        *(block **)p = lastfree = pool->freeblock;

        // freeblock被更新为指向p的首地址

        pool->freeblock = (block *)p;



        // 相当于往list中头插入了一个节点



     …

    }

}

没释放一个block, 该block就会变成 pool->freeblock 的头节点, 而单链表一个节点如何指向下一个节点呢? 通过赋值, 节点内存空间保存着下个节点的地址, 最后一个节点指向NULL(知道上面代码-1的判断条件了吧>_

假设已经连续分配了5块, 第1块和第4块被释放

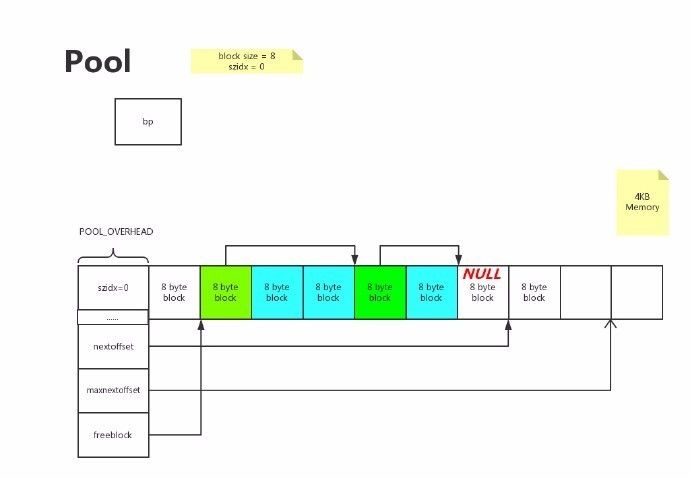

此时内存图示

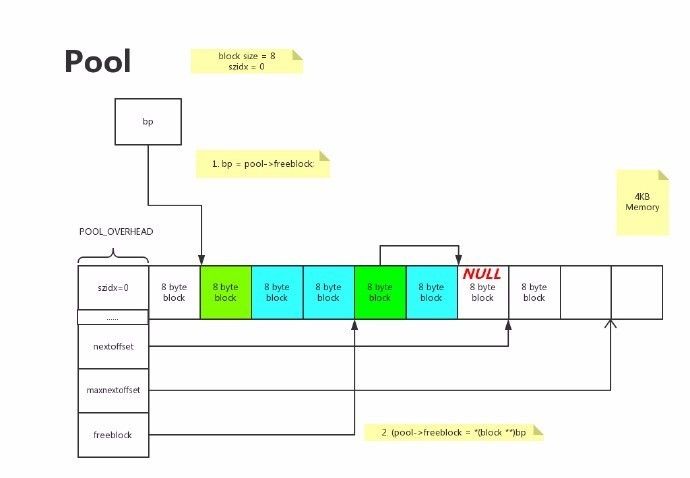

此时再一个block分配调用进来, 执行分配, 进入的逻辑是代码-1

            bp = pool->freeblock; // 指针指向空闲block起始位置

            // 代码-1

            // 调整 pool->freeblock (假设A节点)指向链表下一个, 即bp首字节指向的下一个节点(假设B节点) , 如果此时!= NULL

            // 表示 A节点可用, 直接返回

            if ((pool->freeblock = *(block **)bp) != NULL) {

                UNLOCK();

                return (void *)bp;

            }

pool进行block分配 – 3 pool用完了

pool中内存空间都用完了, 进入代码-3

            bp = pool->freeblock; // 指针指向空闲block起始位置



            // 代码-3

            /* Pool is full, unlink from used pools. */  // 满了, 需要从下一个pool获取

            next = pool->nextpool;

            pool = pool->prevpool;

            next->prevpool = pool;

            pool->nextpool = next;

            UNLOCK();

            return (void *)bp;

获取下一个pool(链表上每个pool的block size都是一致的)

好了, pool到此位置, 下篇讲 arena
