向研发交付设计稿时,需要注意些什么

杂侃 你是第2161个围观者 0条评论 供稿者: 标签:

在一个产品开发的流程中,UI设计师离不开和研发打交道,UI做出来的图都需要研发这边去实现,所以我们也要站在研发的视角去考虑问题,这样可以减少不必要的沟通成本,提升工作效率。



每个研发有不同的性格。在我们团队中,有的研发需要你每个地方都标注得很清楚,不然他会不断地来找你,有的研发则不需要,这些都需要慢慢去磨合,找到彼此觉得舒服的方式。下面主要是我写我自己工作上和研发合作的一些总结,内容也比较基础,大神可以忽略我?。

当一个页面做完以后,需要交付给研发的东西的离不开这两个重要的部分。

页面标注

切图

页面标注

①以什么单位进行标注

先来了解一下这几个单位:px 、dp 、sp

px:pixel像素,电子屏幕上组成一幅图画或照片的最基本单元,设计时使用的单位。

dp: dip,Density-independent pixel, 是安卓开发用的长度单位,1dp表示在屏幕像素点密度为160ppi时1px长度

sp: scale-independent pixel,安卓开发用的字体大小单位。

具体要使用什么单位进行标注,请和研发沟通好。目前有些设计师提供设计稿的时候依旧使用px进行标注,但如果不影响他开发以及他能换算清楚的前提下,理论上是可以的。但这不是一个最好的选择,建议使用dp或sp。

那怎么换算呢:

px转dp:

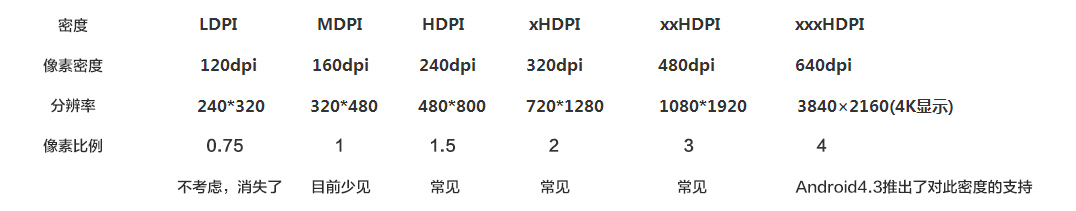

安卓端屏幕大小各不相同,根据其像素密度,分为以下几种规格:

1dp定义为像素密度值为160ppi时的1px,即,在MDPI时(分辨率为320*480),1dp = 1px。

以mdpi为标准,这些屏幕的密度比为:ldpi : mdpi : hdpi : xhdpi : xxhdpi :xxxhdpi= 0.75 : 1 : 1.5 : 2 : 3:4  。即在HDPI的密度下,1dp=1.5px;在xHDPI情况下,1dp=1.5px。以此类推。

所以当我以使用分辨率为1080*1920(即xxHDPI)来做图时,假设间距是48px,那标注时应该是16dp。

px转sp:

dp和sp都是安卓的开发单位,sp与dp类似,但是sp可以根据用户的字体大小首选项进行缩放。就是说Android系统允许用户自定义文字尺寸大小(小、正常、大、超大等等),如下图,如果我以sp为单位时,当把文字改为“大”时,应用内部也会进行字体的相应缩放,dp则不行。一般情况下可认为1sp=1dp

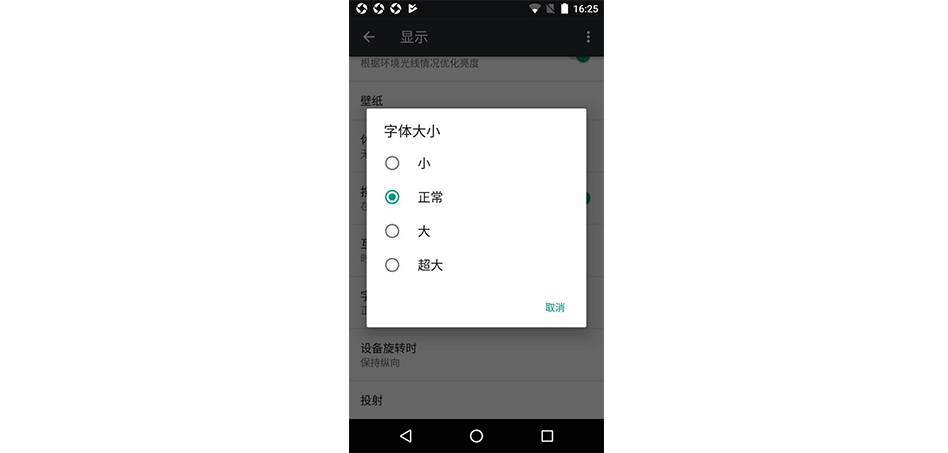

进入系统的设备显示可调字体大小

当然目前也有一些工具可以帮你更好的进行标注,不需要你自己去换算。建议利用好能够提升效率的工具。

②间距

需要标注的地方很多,比如图与字的间距、字/图与界面两边的间距、字与字的间距等…

标注的方法也可以有不同,可以以边框、附近的元素作为标准,也可以告知具体坐标…

重点讲一下字与字的间距:在实际的开发中,两个字体的间距在手机上的显示效果要比标注图的间距要大。 这是因为在一个字体中,字母的高度可能会有所不同,系统会默认给字体增加一个高度,但每个手机增加的高度也不同,你可以按你的图来进行标注,再由研发进行判断和调试,ui也需要一起跟进。

间距的标注也需要考虑在不同机型上显示会出现什么问题,这个问题是否严重,这个比例大不大等。

③字体大小及粗细

在一个页面下,常用的字号有:12、14、16、20 和 34sp。

除了标注字体大小外,还需要标注字体的粗细,你还可以根据需要设置字距,行距等。

也支持打包其他字体。

④颜色

按元素种类来分,需要标注的有:背景色(遮罩的颜色)、字体颜色,按钮颜色,点击色…

如果是通过不同的颜色来表示不同的状态也需要标注说明。

按颜色的数量来分:单色,多色(渐变色)

如果是渐变色,那渐变的角度也要说明,是从左往右,从上到下还是从中间到四周等。

已经是否有透明度等。。。

这里强烈建议在项目开始之初能够建立基本的设计规范(包括颜色,字体大小等),建立完后不要就扔在共享就不管了,一定要让负责这个项目的每个UI、研发人员都知道。

这里补充一个小点:如果你的文字是有带透明度的,那你标注的时候可以采用以下方式:因为研发采用十六进制的代码,就是说当你给研发一个80%的白色时,其实也可以给对应代码:#CCFFFFFF ,前两位是CC是表示透明度,后面六位FFFFFF是表示具体的色值,其他的透明度可以查看这一篇。(http://www.jianshu.com/p/6b89c463db4c)

最后提醒一句:如果不清楚你该怎么标,一定要和研发沟通!而且也不需要每一张效果图都进行标注,能保证研发工作顺利进行即可。

切图

安卓尺寸众多,按每个屏幕去适配肯定不现实,所以为了解决这个问题,安卓手机屏幕有自己初始的固定密度,安卓会根据这些屏幕不同的密度自己进行适配。

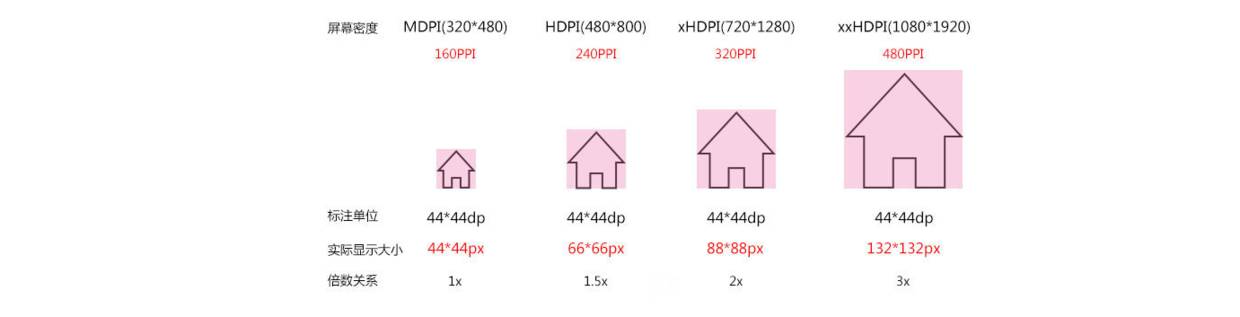

这和前面提到的单位有关系,下图为在不同分辨率下对应切图的倍数关系,对于切多少套图的问题,要根据实际开发来定,这里建议大家安装切图插件,一键导出多套非常方便。网上教程也很多,我就不多讲了。

在切图之前你应该明白哪些图是可以不需要切的,那些图是一定要切的。

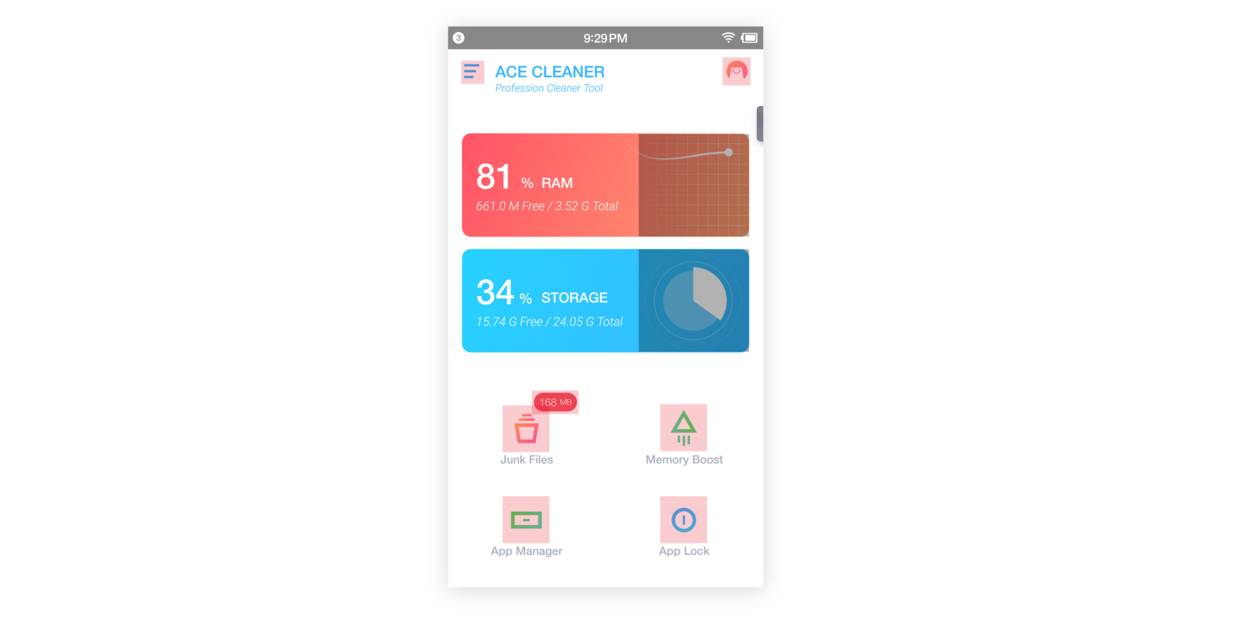

以下图为例

截图来自Ace Cleaner

要切的地方有(红色部分):四个主要的功能图标,侧边栏入口,右上角的商店入口以及小红点(切点九)

不需要切的地方有(黑色部分):两个色块以及上面的小动画图

总的来说就是当程序实现不了的时候,就需要你切图。程序实现有个很大的好处就是能减少包体的大小。

记得压缩!记得压缩!记得压缩!

补充一点:对于切图以及点击区域大小的问题。Material design中规定,为了确保平衡信息密度和可用性,触发区域大小至少是 48 x 48 dp。在大多数情况下,触发区域之间应该还有8dp或更大的间距。当你的切图小于这个大小时,可标注说明。因为我遇到研发会按的UI给的图的尺寸大小来设置点击区域的大小。

除了这两部分,还有交互方式说明,有动画效果的进行详细描述,这部分写起来也很多,下次讲。
